ਸਟੈਂਪਿੰਗ/ਸਟੈਕਿੰਗ ਰੋਬੋਟ SDCX RMD-300/200/160/120/35/08/110/20/50
ਤਕਨੀਕੀ ਮਾਪਦੰਡ
| ਮਾਡਲ ਨੰ. | ਆਜ਼ਾਦੀ ਦੀ ਡਿਗਰੀ | ਡਰਾਈਵਿੰਗ ਮੋਡ | ਪੇਲੋਡ (KG) | ਦੁਹਰਾਈ ਸਥਿਤੀ ਦੀ ਸ਼ੁੱਧਤਾ (mm) | ਗਤੀ ਦੀ ਰੇਂਜ (°) | ਅਧਿਕਤਮ ਗਤੀ (°/s) | ਗੁੱਟ ਦੀ ਮਨਜ਼ੂਰਸ਼ੁਦਾ ਲੋਡ ਜੜਤਾ (kg·m2) | ਸਰਕੂਲਰ ਬੀਟ (ਚੱਕਰ/ਘੰਟਾ) | ਗਤੀ ਦਾ ਘੇਰਾ (ਮਿਲੀਮੀਟਰ) | ਸਥਾਨਕ ਭਾਰ (ਕਿਲੋ) | ||||||
| J1 | J2 | J3 | J4 | J1 | J2 | J3 | J4 | |||||||||
| SDCX-RMD300 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 300 | ±0.5 | ±180 | ± +100~-44 | ± +121~-15 | ±360 | 85 | 90 | 100 | 190 | 134 | 1000③ | 3150 ਹੈ | 1500 |
| SDCX-RMD200 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 200 | ±0.3 | ±180 | ± +100~-44 | ± +121~-15 | ±360 | 105 | 107 | 114 | 242 | 78 | 1300③ | 3150 ਹੈ | 1500 |
| SDCX-RMD160 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 160 | ±0.3 | ±180 | ± +100~-44 | ± +121~-15 | ±360 | 123 | 123 | 128 | 300 | 78 | 1500③ | 3150 ਹੈ | 1500 |
| SDCX-RMD120 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 120 | ±0.3 | ±180 | ± +100~-44 | ± +121~-15 | ±360 | 128 | 126 | 135 | 300 | 78 | 1560③ | 3150 ਹੈ | 1500 |
| SDCX-RMD50 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 50 | ±0.2 | ±178 | ± +90~-40 | ± +65~-78 | ±360 | ੧੭੧॥ | ੧੭੧॥ | ੧੭੧॥ | 222 | 4.5 | 1700② | 2040 | 660 |
| SDCX-RMD20 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 20 | ±0.08 | ±1170 | ± +115~-25 | ± +70~-90 | ±360 | 170 | 170 | 185 | 330 | 0.51 | 1780① | 1720 | 256 |
| SDCX-RMD08 | 4 | AC ਸਰਵੋ ਡਰਾਈਵ | 8 | ±0.08 | ±170 | ± +90~-40 | ± +68~-90 | ±360 | 251 | 195 | 195 | 367.5 | 0.25 | 1800① | 1433 | 180 |
ਟਿੱਪਣੀਆਂ:
① ਟੈਸਟ ਟਰੈਕ 150mm ਉੱਚਾ ਅਤੇ 1000mm ਚੌੜਾ ਹੈ, ਅਤੇ ਅਸਲ ਚੱਕਰ ਦਾ ਸਮਾਂ ਅਸਲ ਕੰਮ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੁਆਰਾ ਪ੍ਰਭਾਵਿਤ ਹੁੰਦਾ ਹੈ;
② ਟੈਸਟ ਟਰੈਕ 200mm ਉੱਚਾ ਅਤੇ 1000mm ਚੌੜਾ ਹੈ, ਅਤੇ ਅਸਲ ਚੱਕਰ ਦਾ ਸਮਾਂ ਅਸਲ ਕੰਮ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੁਆਰਾ ਪ੍ਰਭਾਵਿਤ ਹੁੰਦਾ ਹੈ;
③ ਟੈਸਟ ਟਰੈਕ 400mm ਉੱਚਾ ਅਤੇ 2000mm ਚੌੜਾ ਹੈ, ਅਤੇ ਅਸਲ ਚੱਕਰ ਦਾ ਸਮਾਂ ਅਸਲ ਕੰਮ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੁਆਰਾ ਪ੍ਰਭਾਵਿਤ ਹੁੰਦਾ ਹੈ;
ਜਲਣਸ਼ੀਲ, ਵਿਸਫੋਟਕ ਅਤੇ ਖਰਾਬ ਕਰਨ ਵਾਲੀਆਂ ਗੈਸਾਂ ਅਤੇ ਤਰਲ ਦੇ ਸੰਪਰਕ ਤੋਂ ਬਚੋ;ਪਾਣੀ, ਤੇਲ ਅਤੇ ਧੂੜ ਨਾਲ ਨਾ ਛਿੜਕਣ ਲਈ ਕਰੋ;ਬਿਜਲੀ ਦੇ ਸ਼ੋਰ ਸਰੋਤਾਂ (ਪਲਾਜ਼ਮਾ) ਤੋਂ ਦੂਰ ਰਹੋ
ਗਤੀ ਦੀ ਰੇਂਜ

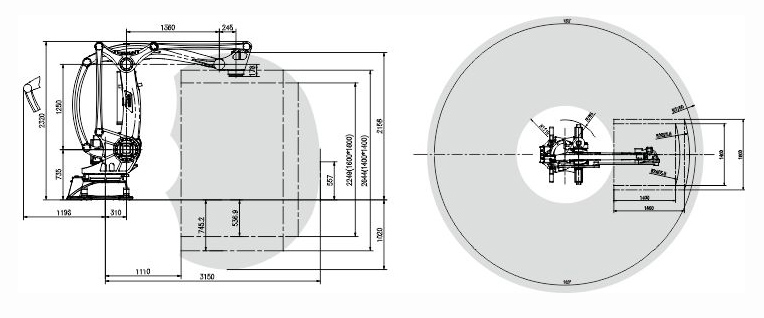

SDCX-RMD300/200/160/120 ਲਈ ਮੋਸ਼ਨ ਰੇਂਜ ਦਾ ਪਲਾਟ

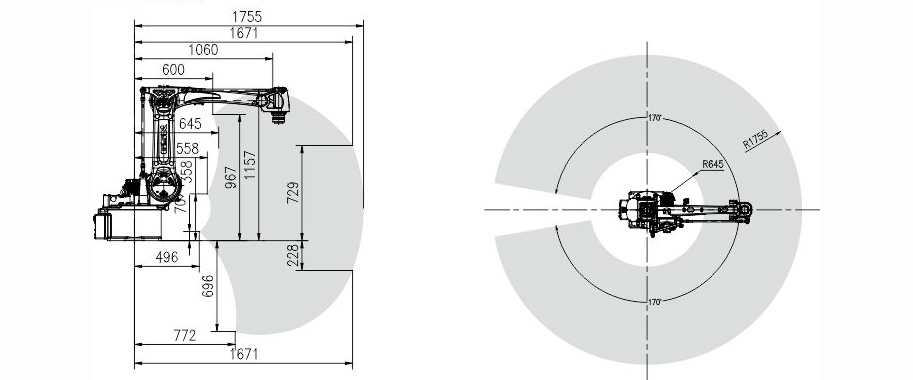

SDCX-RMD20 ਲਈ ਮੋਸ਼ਨ ਰੇਂਜ ਦਾ ਪਲਾਟ

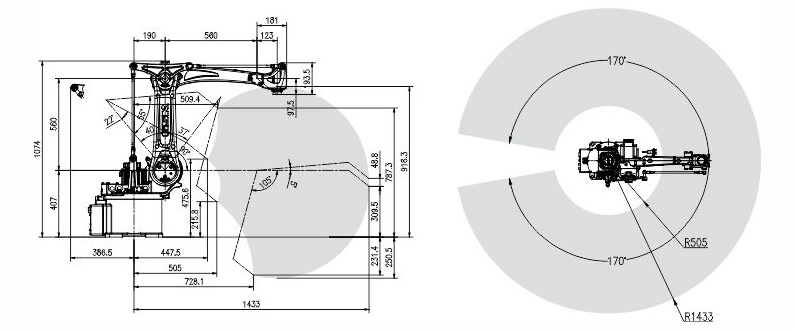

SDCX-RMD08 ਲਈ ਮੋਸ਼ਨ ਰੇਂਜ ਦਾ ਪਲਾਟ

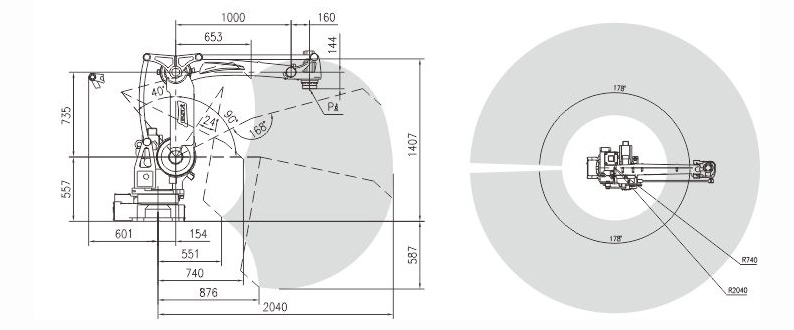

SDCX-RMD50 ਲਈ ਮੋਸ਼ਨ ਰੇਂਜ ਦਾ ਪਲਾਟ
